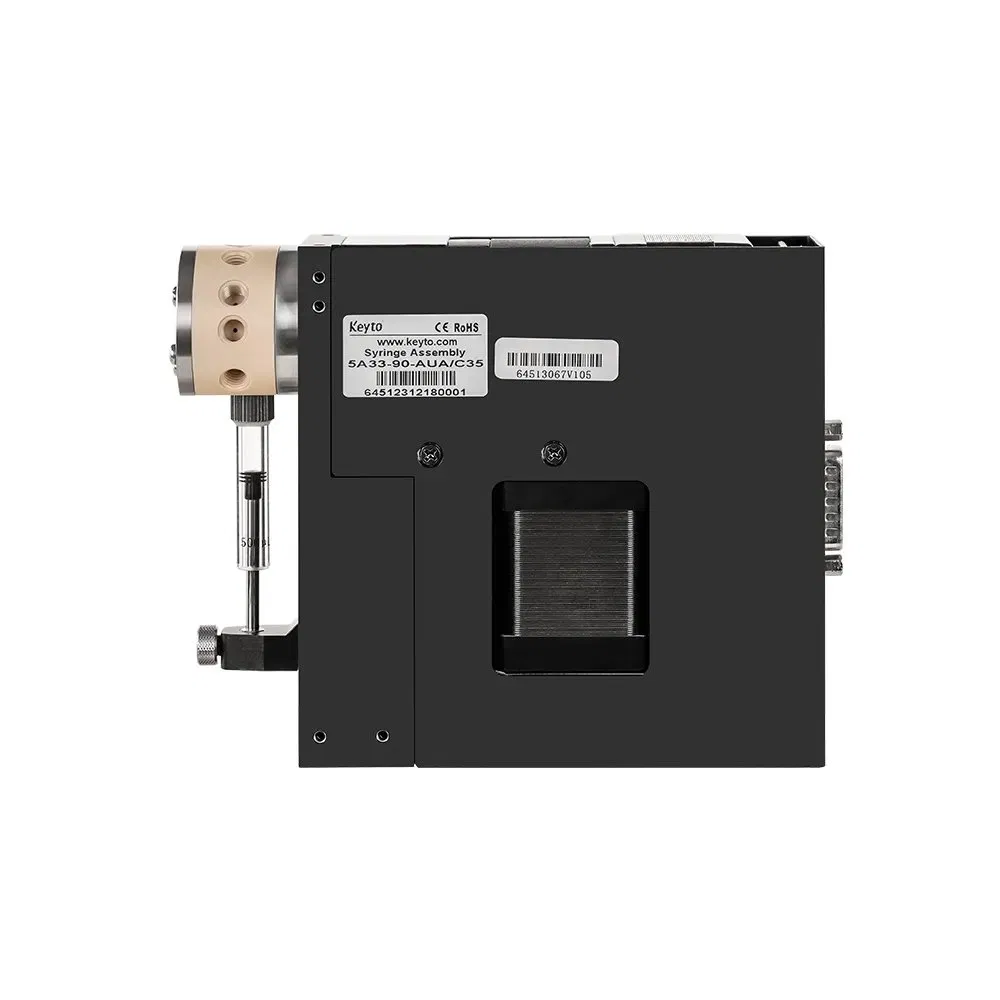

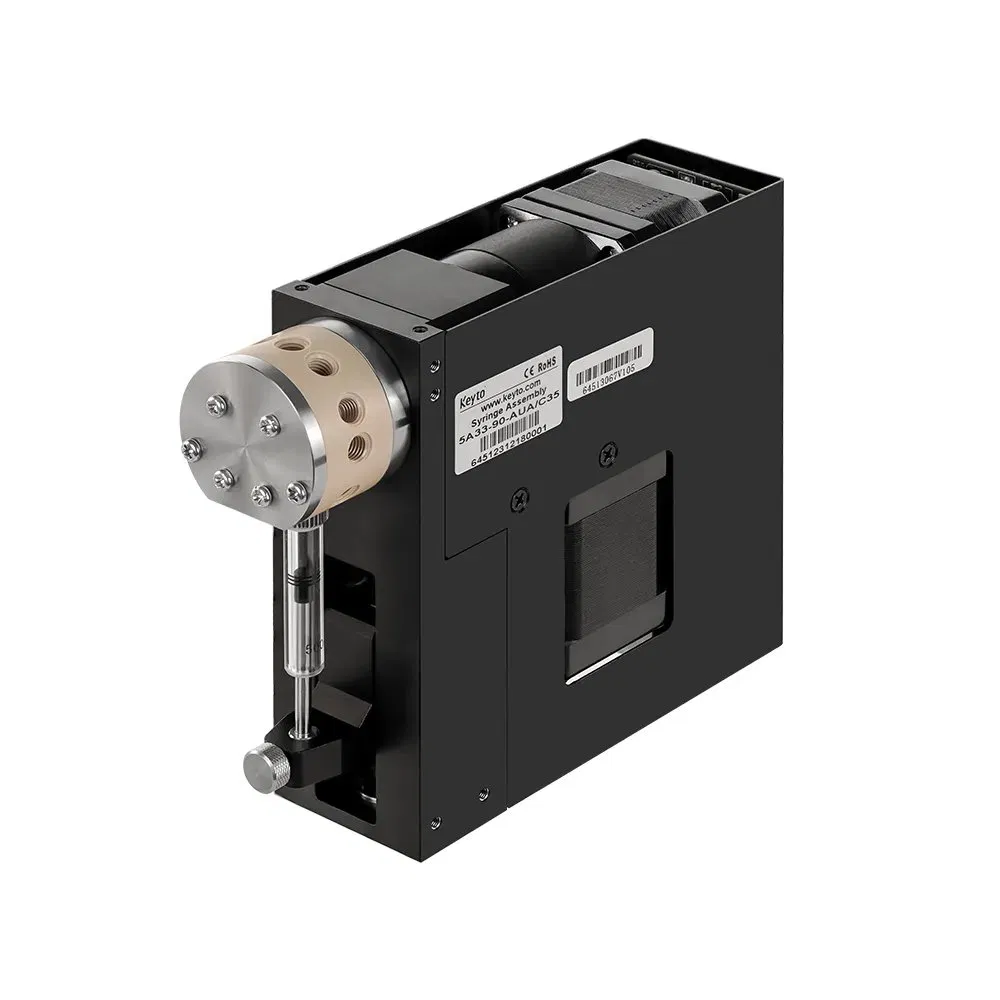

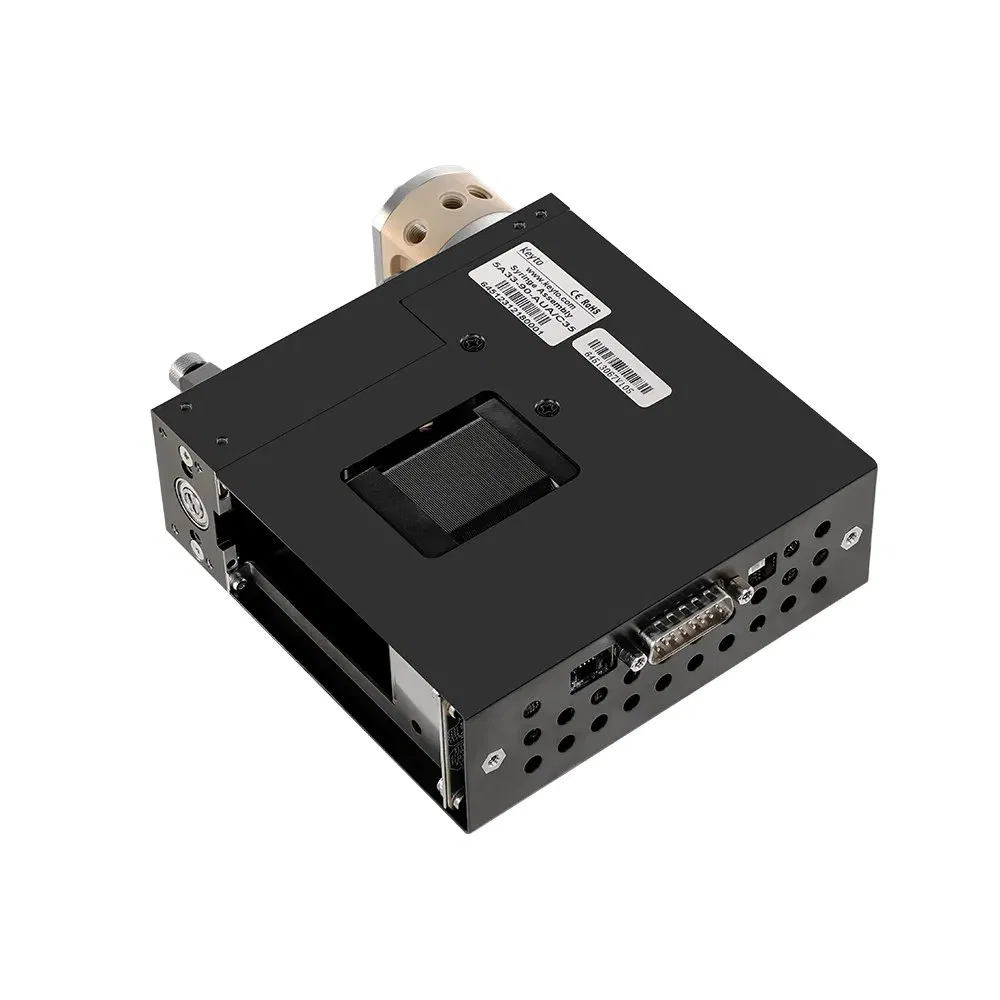

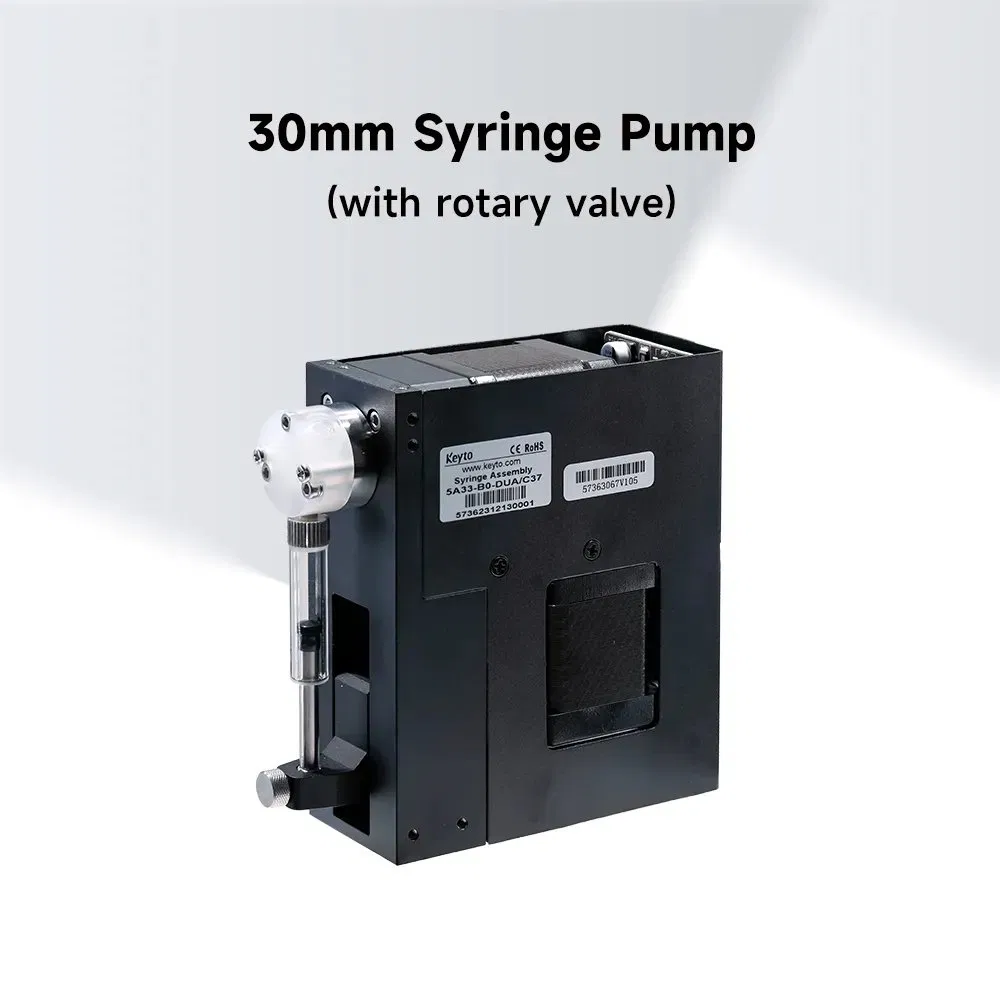

نظام دقة أخذ العينات المتكامل هو عنصر إضافة عينات دقيقة تم تطويره بشكل مستقل. وتتمثل وظيفته الرئيسية في تحقيق شفط سائل دقيق وكمي وتفريغ شحنة، والتبديل بين قنوات المسار السائل المختلفة. يتضمن نظام إضافة العينة محقنة أنابيب زجاجية وصمام قطع دوار، ويأتي مع وحدة تحكم. وهي تتميز بدقة عالية جداً في الشفط والتفريغ ودقة شفط السائل وتفريغ الشحنة. يمكن للمستخدمين تحديد مسار السائل وتبديل مساره وفقًا لسيناريوهات التطبيق المختلفة. إنه نظام جمع عينات دقيق مع تكامل عالٍ وحجم صغير ومرونة عالية.
خصائص نظام أخذ عينات Precision المتكامل

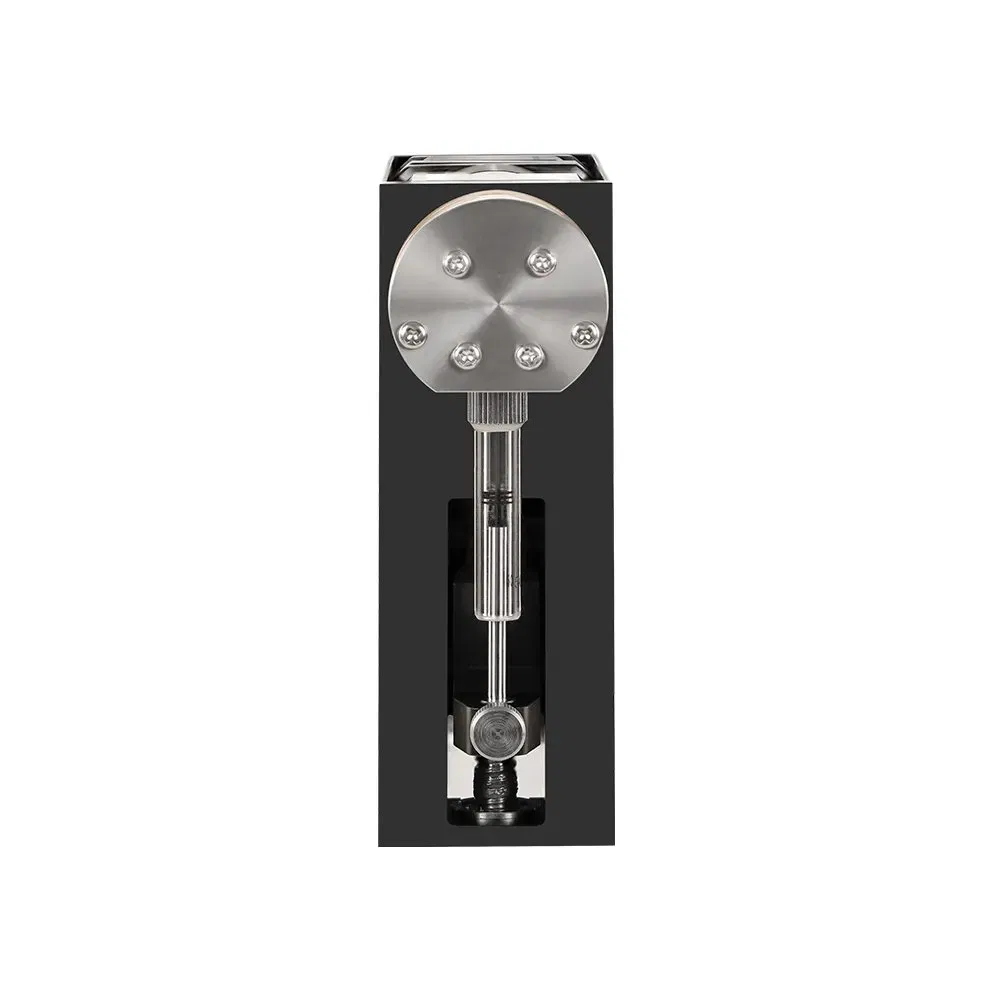

يدمج نظام دقة أخذ العينات المتكامل محقنة أنابيب زجاجية وصمام قطع دوار. يمكن للمستخدم تحديد مسار السائل وتبديل مساره وفقًا لسيناريوهات التطبيق المختلفة. فهو يتميز بدرجة عالية من التكامل والحجم الصغير وتوفير المساحة أكثر من المكونات والصمامات التقليدية؛ حيث يأتي النظام مزودًا بوحدة التحكم التي يمكنها توفير وقت تطوير المستخدم وتحسين تقدم تطوير المنتج. يمكن للمستخدم تحقيق الوظيفة المطابقة بإدخال التعليمات المطابقة وفقًا للطلب.
المعالجة الدقيقة للسوائل
يمكن استخدام حلقات مختلفة، ويمكن أن تتراوح الدقة بين 5 و 5 مل؛ ويمكن أن يكون طول قضيب البرغي الخاص بموتور الخطوات 30 مم/60 مم.
التخصيص الذكي
يمكن تخصيص عدد فتحات القنوات لصمامات مختلفة؛ مواد رؤوس الصمامات والمحاقن المختلفة.
الصيانة السهلة
يتمتع رأس الصمام والمحقنة بدقة شفط وإفراغ كمية عالية وثابتة أثناء دورة الحياة؛ كما أن عمليات الاستبدال والصيانة خارج دورة الحياة بسيطة للغاية.
جدول معلمات نظام أخذ عينات Precision المتكامل
المواصفات
نظام أخذ عينات Precision متكامل
نموذج عمل المكبس
مفك براغي
الشوط
30 مم/60 مم
حجم المحقنة
100 UL؛ 250ul؛ 500ul؛ 1 مل؛ 2.5 مل؛ 5 مل؛ 10 مل
وقت تبديل منفذ الصمام
وقت تحويل المنفذ المجاور < 250 مللي ثانية

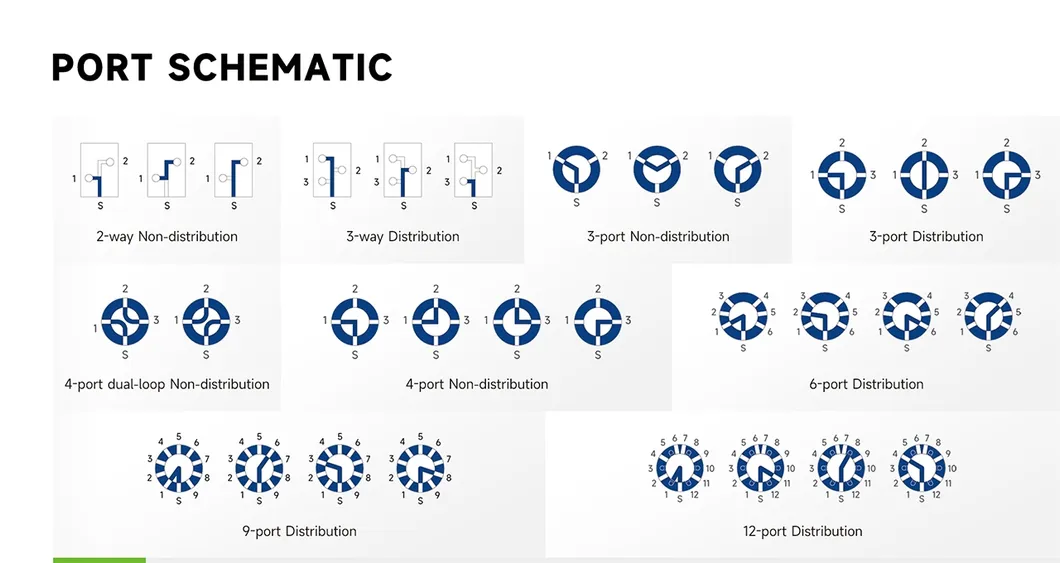

تحديد منفذ الصمام
3-Way; 4-Way; Double 2-Way; 9-Way, 12-Way
منفذ التوصيل القياسي
M6 / 1/4-28 درجة فهرنهايت
صمام مع منفذ توصيل المحقنة
1/4-28 مؤسسة الأمم المتحدة
الرصاص (مم)
2
خطوات التحكم (الخطوات)
3000/6000
المسافة لكل شوط (مم/خطوة)
0.01
الحد الأقصى للتشريد (UL)
V (يتم تحديده بواسطة مواصفات المحقنة)
دقة التوزيع
1%
التكرار (سيرة ذاتية)
0.05% (نطاق 100%)؛ 0.5% (نطاق 10%)
ضغط التشغيل (MPA)
0.3
الجهد المقدر
24 فولت تيار مستمر
واجهة الاتصال
RS232/RS485/CAN
السرعة
1.2 ثانية - 20 دقيقة / شوط كامل

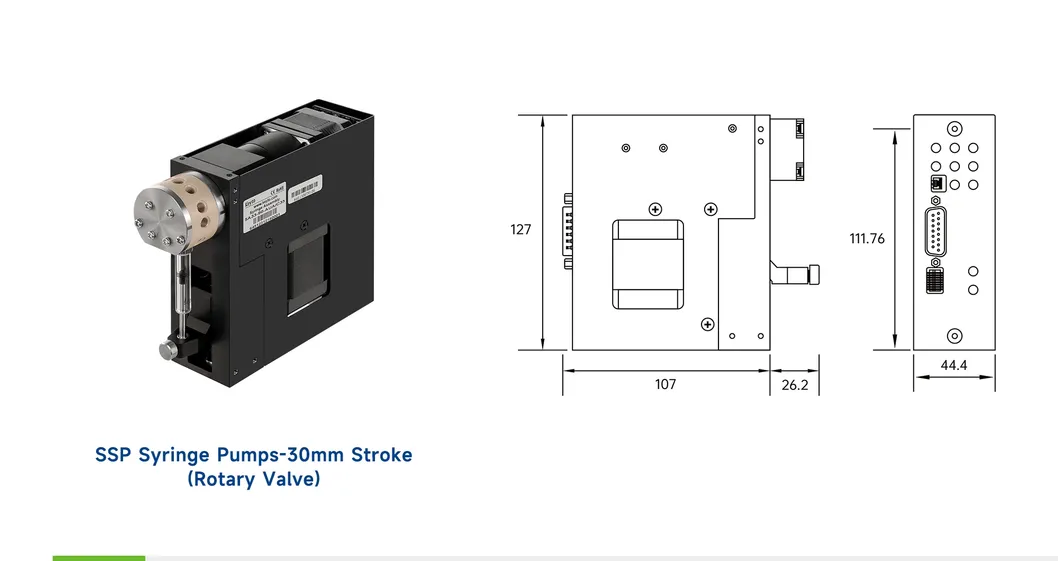

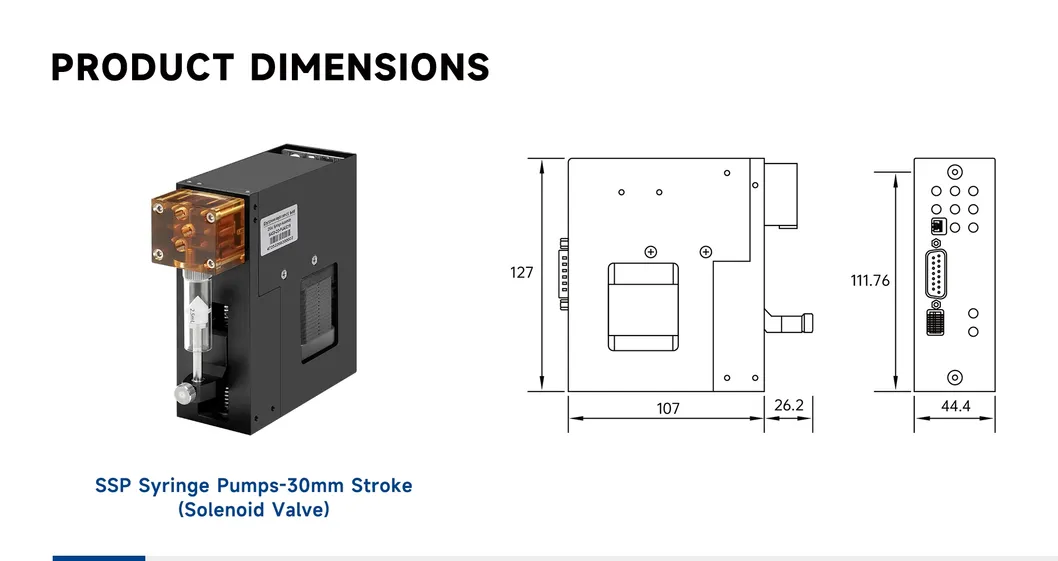

الأبعاد (مم)
146*130*46 (30 مم) / 148×252x44 (60 مم)
الأسئلة الشائعة (FAQ)
ما هي الوظيفة الرئيسية لنظام دقة أخذ العينات المتكامل؟
الوظيفة الرئيسية للنظام هي تحقيق عملية شفط سائل دقيقة وكمية وتفريغ الشحنة بسلاسة، بالإضافة إلى التبديل المرن بين قنوات المسار السائل المختلفة.
ما هي خيارات حجم المحقنة المتوفرة في هذا النظام؟
يدعم النظام عدة أحجام للمحاقن لتناسب متطلباتك وتشمل: 100 ميكرولتر، 250 ميكرولتر، 500 ميكرولتر، 1 مل، 2.5 مل، 5 مل، و 10 مل.
كيف يتم التحكم في تبديل مسار السوائل وقنواتها؟
يأتي النظام مع وحدة تحكم مدمجة تتيح للمستخدمين تحديد مسار السائل وتبديله بإدخال التعليمات المناسبة وفقاً لاحتياجات التطبيقات المختلفة.
ما مدى دقة وتكرار توزيع السوائل في النظام؟
يتمتع النظام بدقة توزيع ممتازة تصل إلى 1%، مع تكرار (CV) يبلغ 0.05% عند نطاق 100%، و 0.5% عند نطاق 10% من الحجم.
ما هي واجهات الاتصال التي يدعمها النظام؟
يدعم النظام ثلاث واجهات اتصال شائعة ومعيارية وهي: RS232، و RS485، و CAN لتسهيل التكامل مع الأنظمة المختلفة.
