المعلومات الأساسية
هيكل
شعاعي الغطاس مضخة
اسطوانة عدد
موضوع اسطوانة
طريقة الدفع
مضخة هيدروليكية متردد مدفوعة
مضخة رمح الوظيفة
أفقي
نوع
شعاعي
قوة
مخصص
نوع شعاعي الغطاس مضخة
التدفق المحوري
رقم الطراز
سلسلة wy713200
الشوط
التباطؤ الداخلي
أقصى طاقة
55-132kw
قطر المكبس
16~55 مم
النظرية
مضخة المكبس؛ مضخة الكباس
معدل التدفق
25~301لتر/دقيقة
حزمة النقل
حقيبة خشبية
الأصل
الصين
رمز النظام المنسق
84243000
القدرة الإنتاجية
500
مواصفات المنتج
تم تصميم مضخات الضغط العالي WHY13200 لتعمل بأقصى أداء مستمر منصوص عليه في معلمات الأداء. ما عليك سوى مقارنة سرعة العمود المرفقي، ومتوسط سرعة المكبس، وقطر المكبس، ومعدل القدرة.
الميزات:
- معدل طاقة يصل إلى 132 كيلو واط.
- تصميم أفقي ثلاثي الأسطوانات.
- رأس مضخة من الفولاذ المقاوم للصدأ خالٍ من الضغط المتردد.
- مانع تسرب الضغط العالي المحمل مسبقًا بالنابض يجعل منه عمرًا أطول.
- مكبس خزفي صلب لضمان التشغيل القوي والثابت.
- يمكن استخدام نظام تبريد المكبس الاختياري لتعزيز عمر مانع التسرب.
- يساعد مخفض السرعة المدمج المصمم على تحسين كفاءة ناقل الحركة.
- تصميم خاص للمرشح المغناطيسي لعلبة المرافق.
- تزييت رذاذ علبة المرافق.
- تصميم متكامل لصمام مدخل سائل من النوع الكروي، مما يحسن كفاءة آليات السوائل بشكل كبير.
- تصميم انسيابي حاسوبي في الحمل الديناميكي لضمان أعلى الموثوقية في ظل ظروف العمل القصوى.
- يتم صنع العمود المرفقي من عملية تشكيل عالية القوة وهو مُعامَل بشكل خاص.

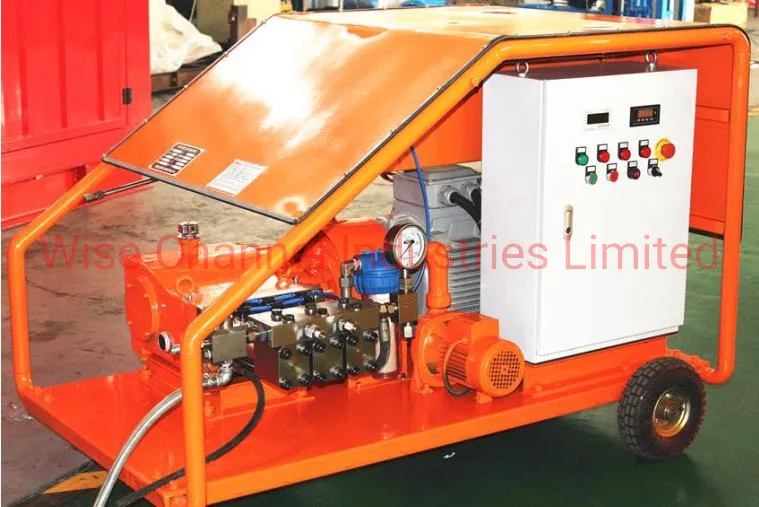

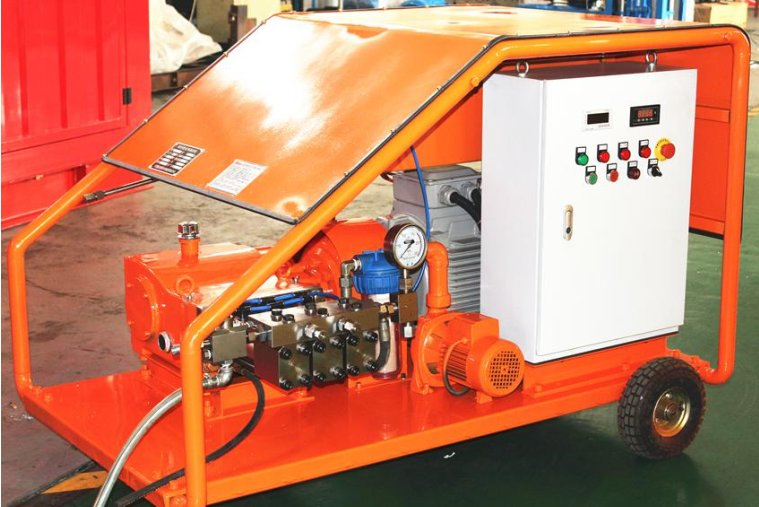

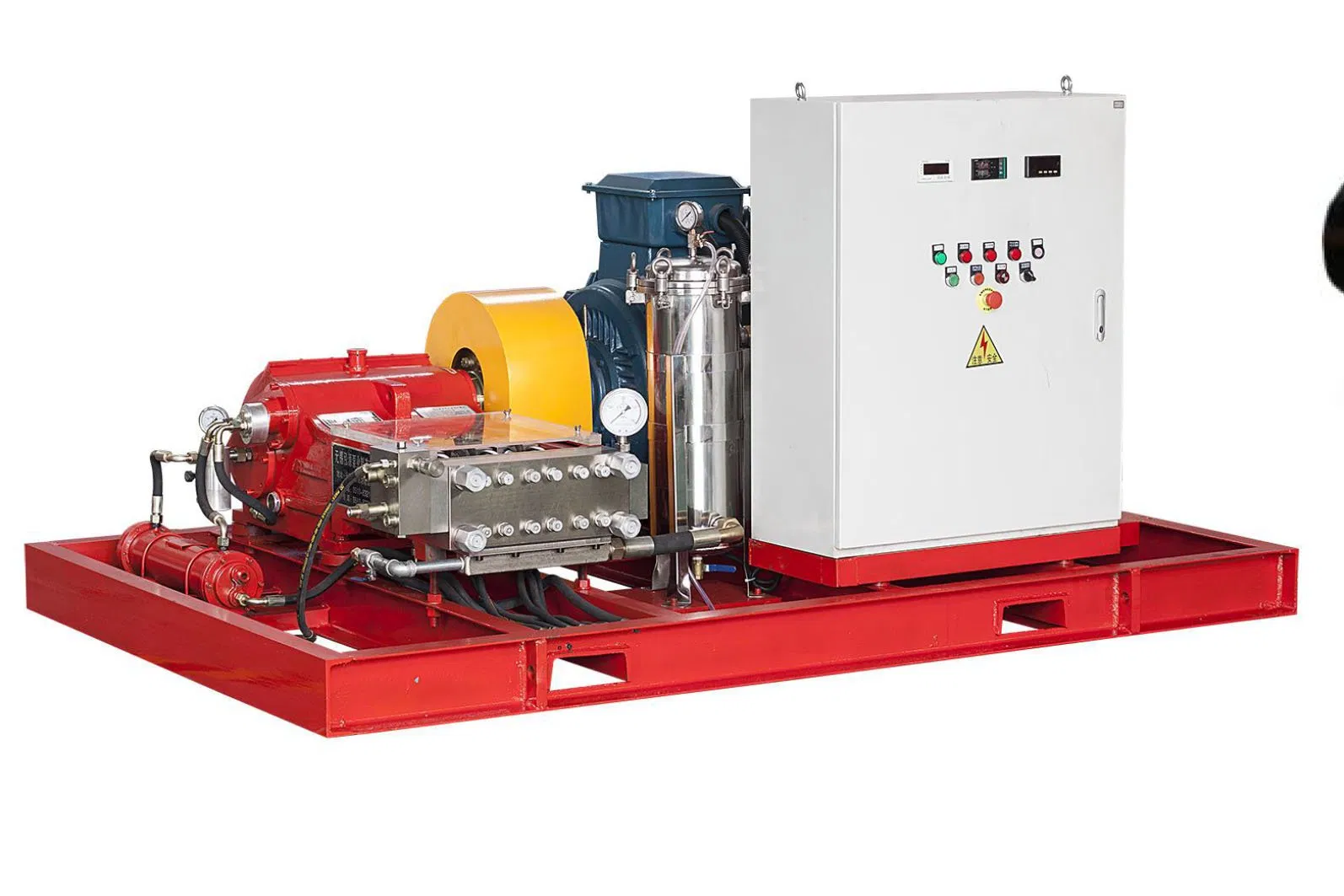

وحدة ثابتة مع موتور كهربائي
الطول: 2200 مم
العرض: 1600 مم
الارتفاع: 1600 مم
الوزن: 1800 كجم

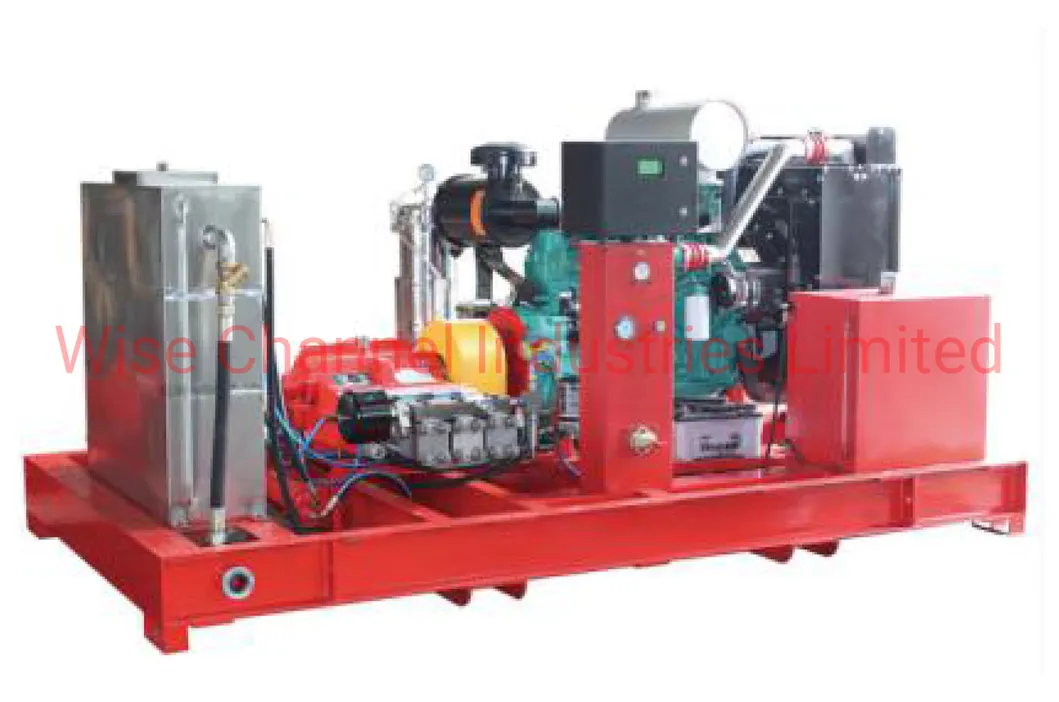

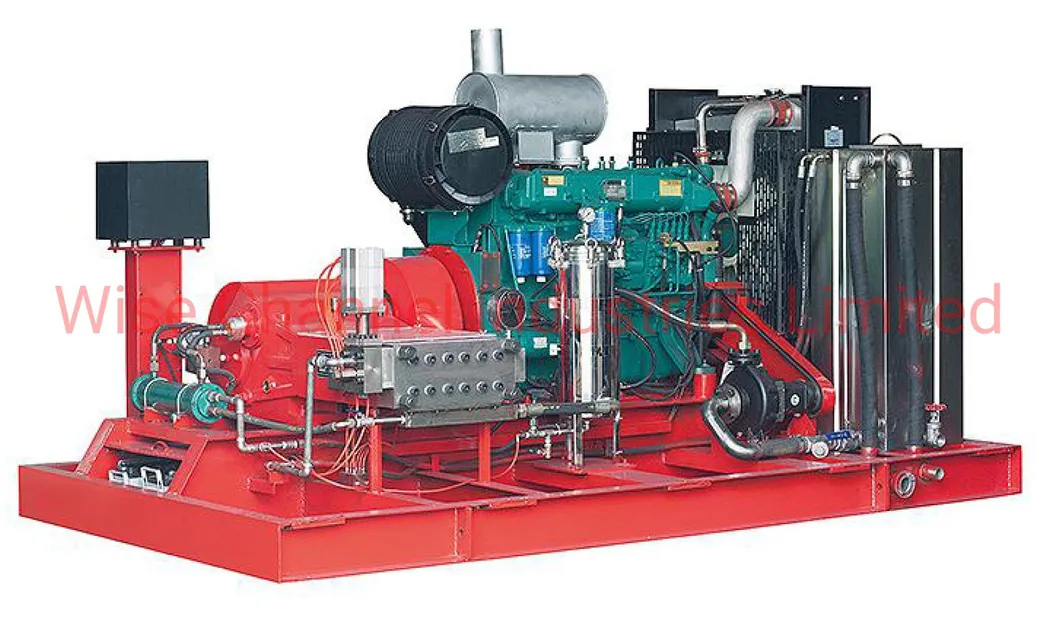

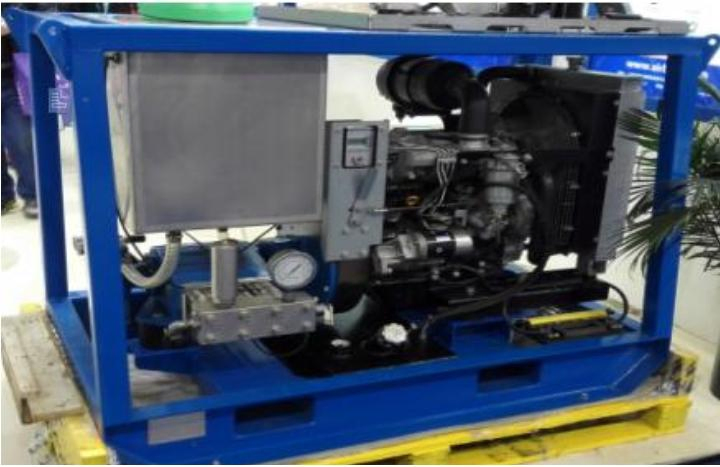

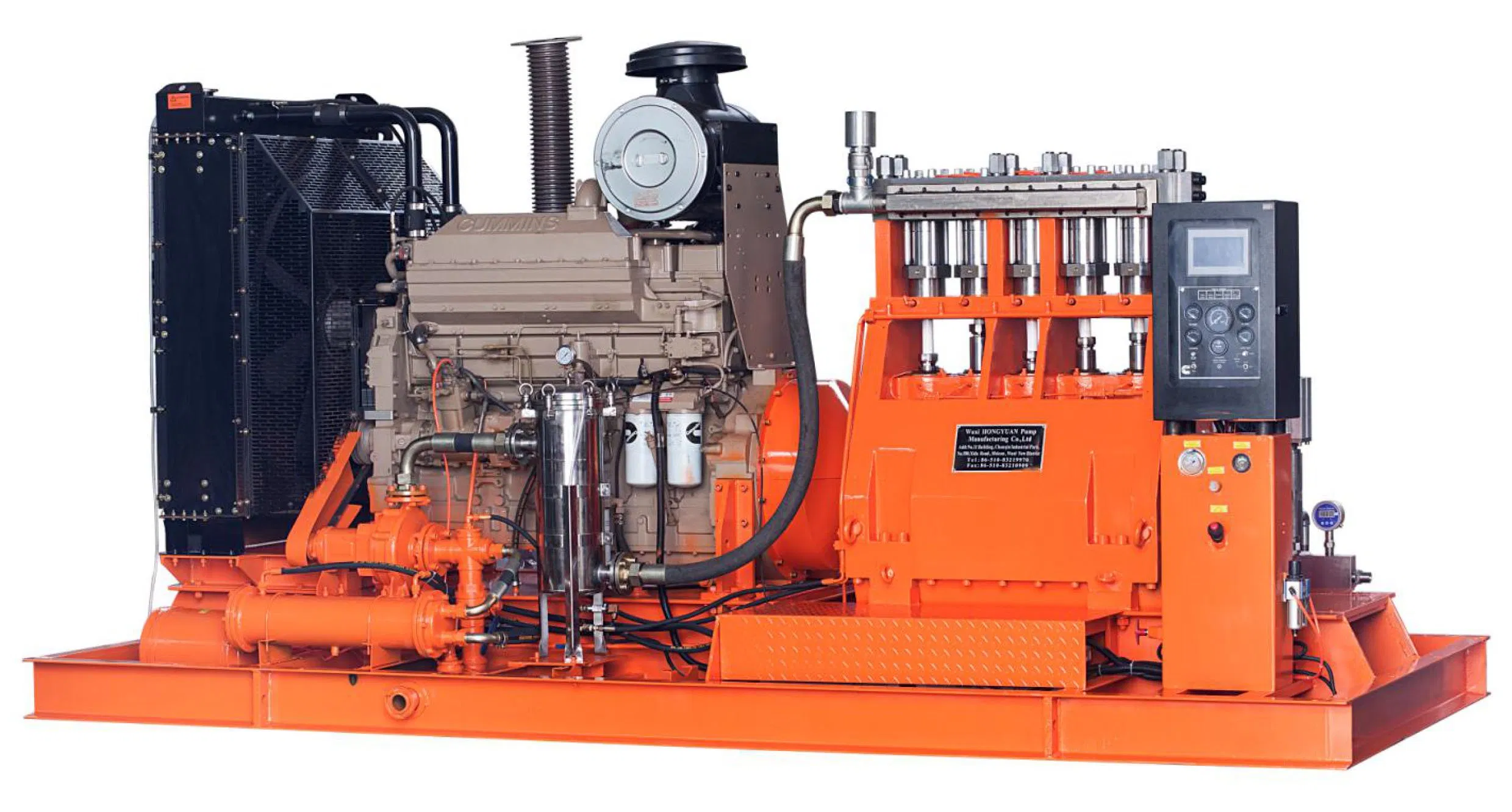

وحدة ثابتة مع محرك ديزل
الطول: 2800 مم
العرض: 2000 مم
الارتفاع: 2000 مم
الوزن: 2800 كجم
المعلمات الرئيسية لسلسلة WHY13200
| السلسلة WHY13200 |
قوة القضيب |
54 [ك] |
| الطراز |
قطر المكبس (مم) |
التدفق (لتر/دقيقة) |
معدل الطاقة المطلوب (كيلو واط) |
سروك |
90 مم |
| 55 |
75 |
90 |
110 |
132 |
n1 |
N2 |
|
|
|
ضغط التشغيل (بار) |
r.p.m |
r.p.m |
| WHY13216 |
16 |
25 |
1100 |
1500 |
1800 |
2200 |
2700 |
1500 |
470 |
| WHY13218 |
18 |
32 |
850 |
1150 |
1400 |
1700 |
2100 |
1500 |
470 |
| WHY13220 |
20 |
40 |
700 |
940 |
1120 |
1400 |
1700 |
1500 |
470 |
| WHY13222 |
22 |
48 |
570 |
780 |
930 |
1150 |
1400 |
1500 |
470 |
| WHY13224 |
24 |
57 |
480 |
650 |
780 |
960 |
1200 |
1500 |
470 |
| WHY13226 |
26 |
67 |
400 |
550 |
670 |
820 |
1020 |
1500 |
470 |
| WHY13228 |
28 |
78 |
350 |
480 |
580 |
700 |
880 |
1500 |
470 |
| WHY13230 |
30 |
90 |
300 |
420 |
500 |
600 |
770 |
1500 |
470 |
| WHY13232 |
32 |
102 |
260 |
370 |
440 |
540 |
670 |
1500 |
470 |
| WHY13234 |
34 |
115 |
230 |
320 |
390 |
480 |
600 |
1500 |
470 |
| WHY13236 |
36 |
129 |
210 |
290 |
350 |
430 |
530 |
1500 |
470 |
| WHY13240 |
40 |
159 |
170 |
230 |
280 |
350 |
430 |
1500 |
470 |
| WHY13245 |
45 |
202 |
130 |
180 |
220 |
270 |
340 |
1500 |
470 |
| WHY13250 |
50 |
249 |
110 |
150 |
180 |
220 |
280 |
1500 |
470 |
| WHY13255 |
55 |
301 |
90 |
120 |
150 |
180 |
230 |
1500 |
470 |
n1 = موتور/محرك r.p.m: WHY13216~WHY13218: طرف سائل من النوع، مانع تسرب ديناميكي بالحمل الزنبركي، طرف سائل SS.
N2 = العمود المرفقي r.p.m: WHY13218 ~ WHY13545: طرف سائل، مانع تسرب تعبئة زنبركي، طرف سائل من الفولاذ السبائكي و SS.
سرعة المكبس N2: 1.08m/s: WHY13236~WHY13255: طرف سائل من النوع، مانع تسرب تعبئة زنبركي مسبق الحمل، طرف سائل من الفولاذ السبائكي و SS.
قوة القضيب: 54 كيلو نيوتن. جدول التحويل: التصنيف 1KW=1.34HP.
الشوط: 90 مم. الضغط بمعدل: 1 بار=14,5 رطل لكل بوصة مربعة=0,1 ميجاباسكال.
معدل التدفق: 1 جالون في الدقيقة = 3.78 لتر/دقيقة.
