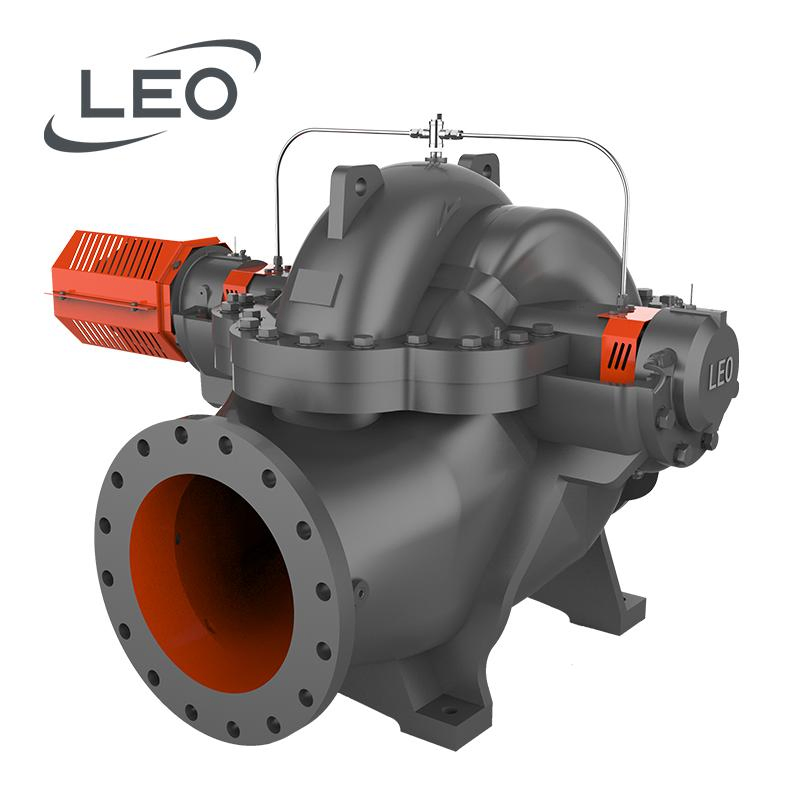

يتميز منتج من الفئة GSX من النوع بمنحنى أداء شامل عريض، وأداء هيدروليكي صوتي، وهيكل جديد، وكفاءة عالية، وموثوقية عالية، ورأس امتصاص إيجابي منخفض، وصيانة منخفضة.
يتوافق تصميم منتج هذه السلسلة وتصنيعه وجودته مع المعيار "الظروف الفنية للمضخات الطاردة المركزية من الفئة II سعة GB/T5656" وفهارس الكفاءة الخاصة بها يفي بمعيار GB/T19762 "الحد الأدنى من القيم المسموح بها للطاقة كفاءة وتقييم قيم حفظ الطاقة في مضخة الطرد المركزي للمياه العذبة".
تستخدم منتجات السلسلة GSX بشكل أساسي لنقل المياه العذبة أو أي سائل آخر له خصائص فيزيائية كيميائية مشابهة للمياه العذبة، هو يمكن أيضًا أن يتم تطبيقه على نطاق واسع في إمدادات المياه والصرف نظام تبريد النظام أو نظام تدوير مياه للفولاذ، والبتروكيماويات، وتوليد الطاقة الحرارية، والتعدين، وظروف عمل أخرى.
| الطراز | السعة (م³/س) | الرأس (م) | كفاءة المضخة (%) | قدرة العمود (كيلووات) | السرعة (دورة في الدقيقة) | القطر الخارجي لصراف الدفع (مم) | قطر المدخل (مم) | قطر المنفذ (مم) |
|---|---|---|---|---|---|---|---|---|
| GSX250-610M | 770 | 123 | 82 | 315 | 1480 | 590 | DN300 | DN250 |
| 1100 | 112 | 85 | 395 | |||||
| 1320 | 102 | 84 | 437 |
| السمة الرئيسية | السمات التفصيلية | قيمة السمة |
|---|---|---|
| المادة | دولاب الدفع | ZG07Cr19N10 |
| عمود المضخة | 40 Cr | |
| مانع تسرب الماكينات | استيراد/محلي | |
| غطاء المضخة (الهيكل) | HT250 | |
| حلقة مانع تسرب المبيت | Q235-B/ZG230-450 | |
| حلقة منع تسرب الرفاص (اختيارية) | ZG07Cr19N10 | |
| الاتجاه | استيراد/محلي | |
| ظروف العمل | درجة الحرارة المتوسطة (درجة مئوية) | <80 درجة مئوية |
| الحد الأقصى لدرجة الحرارة المحيطة (درجة مئوية) | 40 درجة مئوية | |
| التثبيت | قطر المدخل (مم) | DN300 |
| قطر المنفذ (مم) | DN250 | |
| اتجاه الدوران | في اتجاه عقارب الساعة من الموتور إلى المضخة | |
| اتجاه المدخل | المستوى في | |
| اتجاه الخروج | المستوى إلى الخارج | |
| نموذج أساسي | / | |
| الموتور | عدد مراحل المحرك | 3 |
| عامل أمان طاقة الموتور | 1.2 | |
| فئة الحماية | IP54 | |
| فئة العزل | F | |
| قدرة الموتور (كيلووات) | 400 | |
| موديل المحرك | YX400-4 | |
| تردد الطاقة (هرتز) | 50 | |
| الفولتية المُقدرة (فولت) | 6000 | |
| تصنيف كفاءة الطاقة | 2 | |
| الحزمة | وزن المضخة (كجم) | 1150 |
| وزن المحرك (كجم) | 2520 |

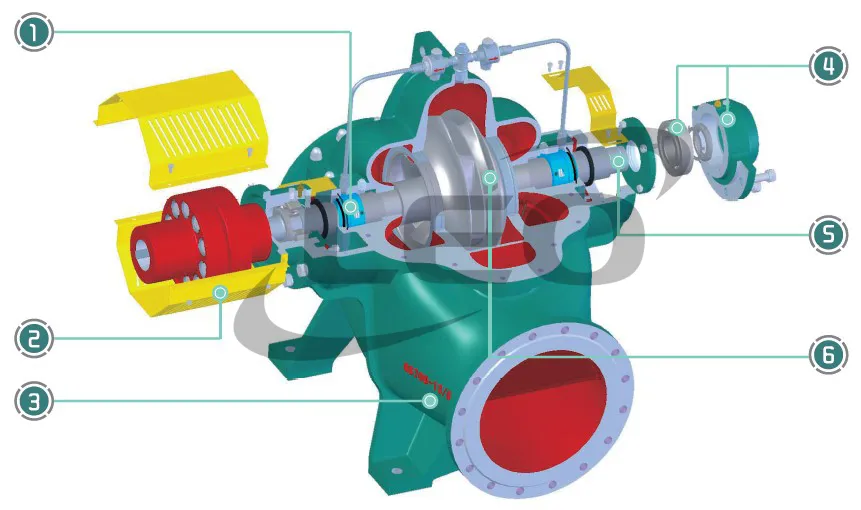

مانع تسرب ميكانيكي فائق، تشغيل طويل المدى بدون تسرب. مانع التسرب الميكانيكي، قابلية التبديل القوية للاستخدام العام من خلال التغليف الناعم غير الأسبستوس هيكل التعبئة ونوع الحقن. جلبة عمود من الفولاذ الذي لا يصدأ لضمان الصيانة السهلة. غدة تعبئة نصفية، مساحة كبيرة لاستبدال التغليف.

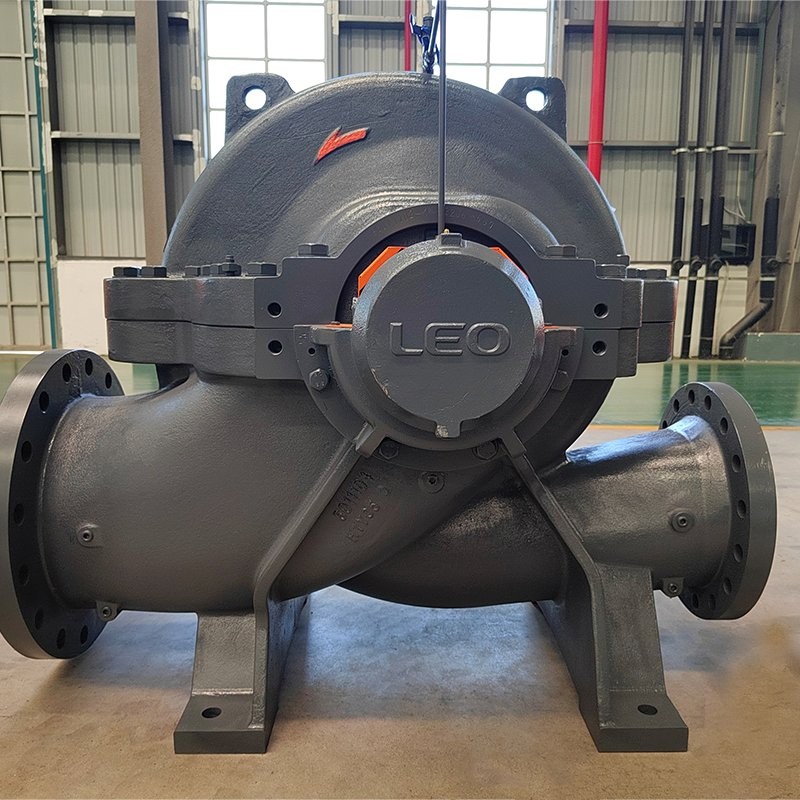

هيكل نصف منقسم، يتوافق مع معيار IE، وآمن وموثوق.

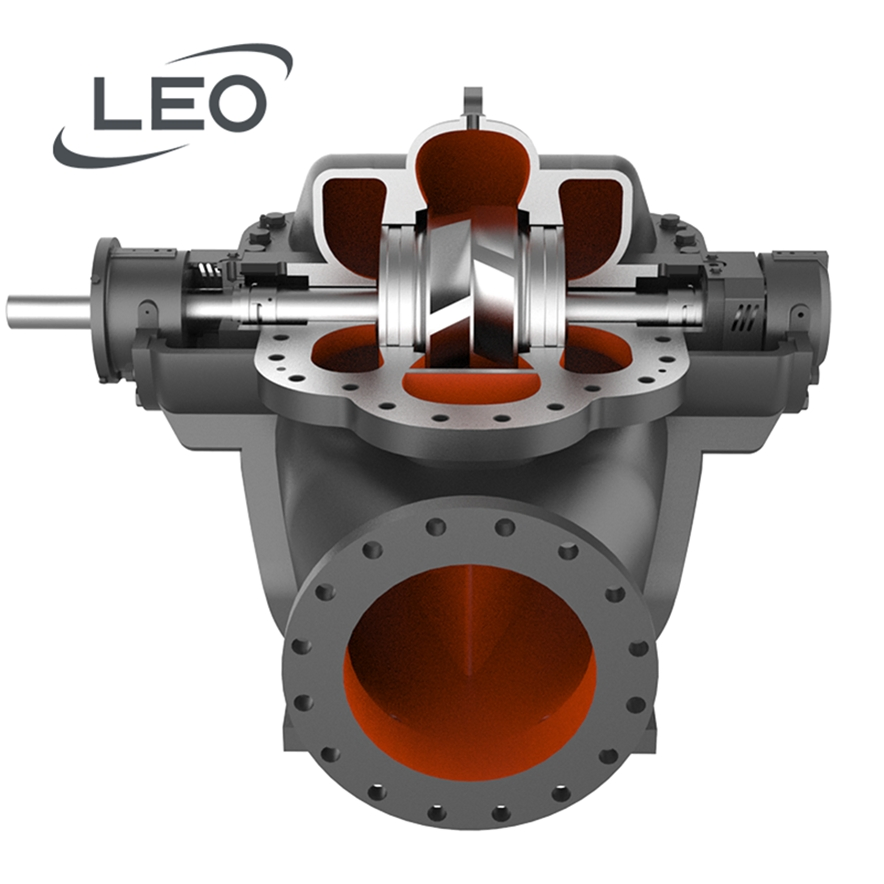

تصميم حجرة الضغط الدائرية مع كفاءة عالية. تتميز غرفة الضخ مزدوجة الفول بقوة نصف قطرية متوازنة وقوة صوت؛ ويتحمل المحمل ومانع التسرب قوة صغيرة ويطول فترة الخدمة. غرفة شفط المياه بتصميم ضلع منقسم؛ المدخل بدون التفوج والضوضاء أثناء التشغيل المستقر وتحذير الصوت الأداء. قنوات المياه الممغلفة والمخرزة مغلفة بنعومة الطلاء المقاوم للتآكل، وفقدان المياه صغير. غطاء مضخة التصحيح التلقائي لسهولة التركيب. شبكة المدخل DN ≤ 500 للاستخدام العام من قبل الأنواع العمودية والأفقية.
تصميم قصير المدى بقطر مكبر، وتشغيل مستقر، وعمر خدمة طويل. تشحيم المضخة الصغيرة والمتوسطة، التزود بالوقود عبر الإنترنت. يتم توفيرها مع أجهزة قياس الاهتزاز ودرجة الحرارة عبر الإنترنت لضمان تشغيل السلامة. انقل السائل عالي الحرارة، استخدم بنية تبريد الماء.
تصميم جريء، استخدام عام لعمود المضخة بتردد 50 هرتز و60 هرتز، صلابة الصوت، والتشغيل الثابت. تصميم مانع تسرب كامل، لا تلامس السوائل، ويسهل الصيانة. اسمح بالدوران العكسي والأمامي لفترة قصيرة، باستخدام عمود مشترك.
تم استخدام تصميم نظرية التدفق ثلاثي الأبعاد ومحاكاة حساب CFD والكفاءة العالية وعرض منطقة الكفاءة العالية وأداء التجاويف الصوتي. يتم توفيرها مع رفاص التعديل؛ منحنى الأداء الشامل كامل وعامل. الشفرة المتجاورة ذات تصميم متدرج؛ منفذ على شكل V؛ حالة تدفق الصوت؛ نبضة منخفضة؛ صغيرة الاهتزاز؛ والكفاءة العالية. تستخدم حلقة منع التسرب المزدوجة للحاوية والرفاص لإطالة فترة خدمة الرفاص؛ يتم استخدام تصميم مانع التسرب من المتاهة لحلقة مانع تسرب الرفاص لتقليل التسرب وتحسين كفاءة المضخة. يتم استخدام القالب المعدني، والبث الدقيق الفارغ، ومكنة CNC.
تستخدم مضخات GSX بشكل أساسي لنقل المياه العذبة أو السوائل التي تشبهها في الخصائص الفيزيائية والكيميائية. كما تستخدم على نطاق واسع في أنظمة التبريد، تدوير مياه صناعة الفولاذ، البتروكيماويات، توليد الطاقة الحرارية، والتعدين.
تتوافق المضخة مع المعيار الفني للمضخات الطاردة المركزية من الفئة II سعة GB/T5656، كما تتوافق كفاءة استهلاك الطاقة والتقييم مع معيار GB/T19762 الخاص بمضخات الطرد المركزي للمياه العذبة.
يتوفر للمستخدمين ثلاثة خيارات وهي: التغليف الناعم غير الأسبستوس، وموانع التسرب الميكانيكية، والحقن من نوع التغليف الناعم. وفي حالة عدم تحديد الخيار، يتم تزويد المضخة بموانع التسرب الميكانيكية تلقائيًا.
نعم، ولكن عند نقل السوائل التي تتجاوز درجة حرارتها 80 درجة مئوية، يتعين اعتماد بنية تبريد الماء للمحامل، وتكون مادة الغلاف والغطاء من نوع QT500-7 لضمان الاستقرار والموثوقية.
يتميز بتصميم يعتمد على نظرية التدفق ثلاثي الأبعاد ومحاكاة CFD لرفع الكفاءة، بالإضافة إلى شفرات متجاورة بتصميم متدرج لتقليل النبضات والاهتزازات، وحلقة منع تسرب مزدوجة لإطالة العمر الافتراضي.
الاتجاه الافتراضي للتشغيل هو في اتجاه عقارب الساعة من الموتور إلى المضخة. وفي حالة الرغبة في الدوران عكس اتجاه عقارب الساعة، يجب تحديد ذلك بشكل خاص عند تقديم طلب الشراء.
